UVM series

High Precision Machining Center

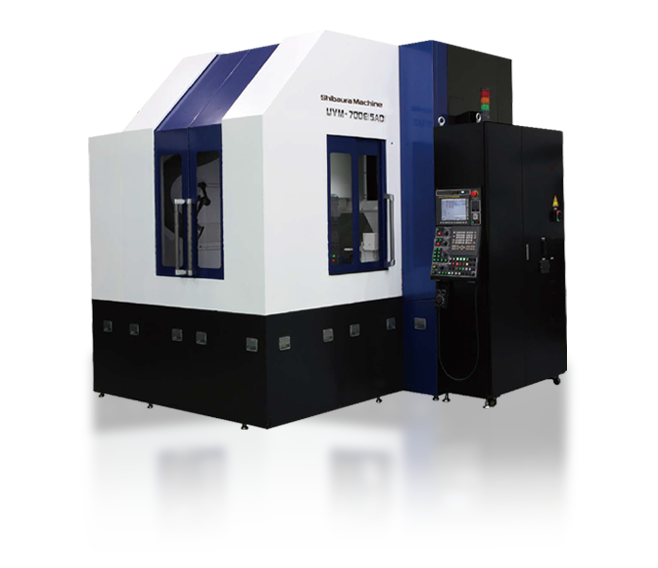

UVM seriesのイメージ

UVMシリーズは高速、高品位加工をコンセプトに、コストパフォーマンスに富んだ立形加工機として開発。自社製超精密空気静圧軸受主軸を搭載し、精密金型加工などに対応した高精度機です。本機によりこれまでの加工に比べ、ランニングコストの低減、加工品質の大幅な向上を実現することができます。

特  長

標準で6万回転の主軸を装備
⇒加工時間短縮
非接触軸受のため、主軸寿命は半永久的
万が一主軸を破損した場合の修理費も、他社のマシニングセンターに比べて格安
⇒メンテナンス費用の低減
高回転精度により工具寿命が大幅にアップ
さらに連続高速回転時間に制限がなく、小径工具のみの加工が可能
加工面表面粗さの大幅な向上が可能
⇒磨き工数の低減
加工精度の大幅な向上
⇒高付加価値加工の実現
回転テーブルなどの豊富な特別付属品により多彩な加工を1台で実現
⇒複数種類の機能を1台で実現

高速空気軸受 主軸

最大回転速度:60000 min-1
NRRO(注).:0.10 µm(2.高精度回転参照)
TIR:1 µm
(注)Single Point Asynchronous Error Motion 法による測定値です。

主軸熱変形僅少 (下図参照)

・暖機時間短縮による加工効率向上

・加工精度の向上

高精度回転

・高品質加工面の実現

・工具の長寿命化

半永久的ベアリング寿命

・高速連続加工可能

・メンテナンス費用の削減

低振動,低騒音

・高品質加工面の実現

・作業環境の改善

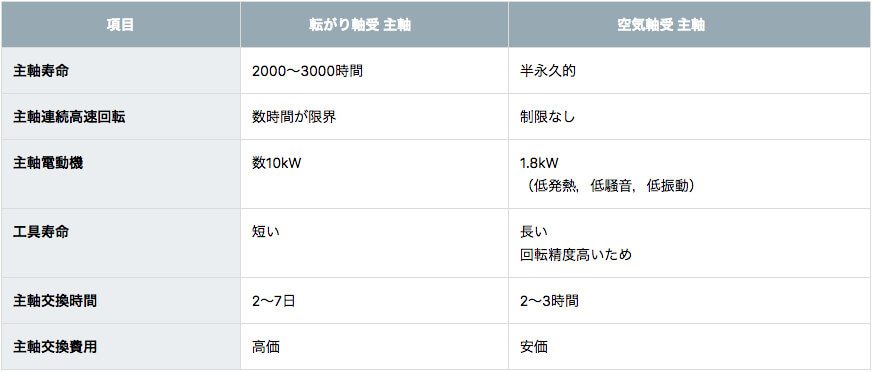

主軸 軸受形式 による性能比較

リニアモータ駆動

高精度輪郭加工を実現
直線3軸をリニアモータ駆動
滑らかで高品位な加工面を高速送りにより実現
■ ロストモーションの極小化
⇒象限切替部の加工品位向上
■ ボールネジ駆動に見られる回転振れの影響を排除
⇒ 平面加工品位の向上
高精度位置決めと滑らかな送りを実現

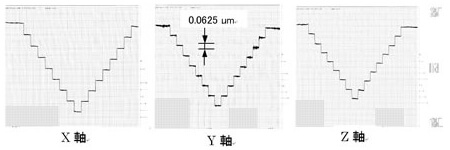

直線3軸の最小設定単位を0.01 µmとし、確かなステップ送り(0.1 µm)を実現

高能率 冷却システム

熱的安定性を向上、熱変位を極小化・・・UVM-450C(H),UVM-700C(H)
熱の発生源と対策

①リニアモータ⇒冷却板
②主軸モータ⇒冷却ジャケット
③案内面⇒ 鋳ぐるみパイプ
※構造物鋳造時に冷却管を鋳ぐるむ芝浦機械の独自の鋳造技術

構造体恒温化システム・・・UVM-450D(H),UVM-700E(5AD)
温度制御された媒体液を構造体に充満・循環

多彩なアプリケーション

超高速主軸
ワーク回転・割出台(C1軸)
適用例

・交差溝加工
・旋削加工
・フレネルレンズ加工

ワーク回転・割出台(A2軸)
適用例

・レンズ金型加工
・円筒加工

バイト割出台(A軸)
適用例

・溝加工
・徐変角溝加工
・バイト交換(タレット)

高速微細加工システム

ピエゾ駆動ステージにより工具を微少高速運動させ、微細形状パターンを加工

自動化アプリケーション

自動工具交換装置(ATC)

工具の長寿命化を実現する空気軸受主軸にATCを付加することにより、さらに長時間の連続高速加工が可能

・工具ダイレクトチャックシステム

工具を直接交換

・交換可能工具シャンク径

φ4mmまたはφ6mmのどちらかを選択

・交換工具数:50本(オプション:100本)
自動工具長測定装置
レーザー式とライン式と撮像式に対応
工具先端位置を自動で検出可能

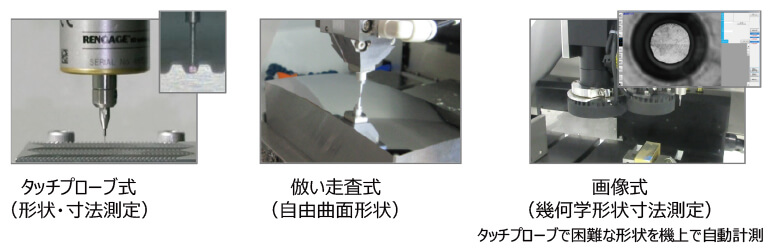

ワーク自動測定装置
加工ターゲットに合わせた機上測定機能(形状・寸法、自由曲面、幾何学形状寸法)

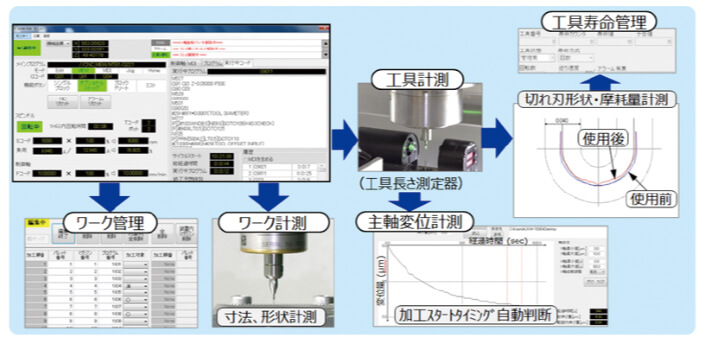

オペレータ総合支援ソフトウエア「UVM-TSA」(特許申請中)
自社製ソフトにより、自動化と高精度加工をサポート

製品仕様・オプション等は下記よりご覧ください。
