MCW series

Double Column type
Machining Center

MCW seriesのイメージ

コストパーフォーマンスと生産性を両立させたニューコンセプトマシン

特  長

省スペース化を実現
テーブル固定のクロスレール移動型のため、弊社同等仕様機と比較して75%の省スペース化を実現します。
高さも4.9mと低いため、天井の比較的低い工場でも設置可能です。
高剛性・高精度な加工が可能
主軸径φ100、350㎜繰り出しにより狭い加工ポイントへもアプローチが可能。
高剛性・高精度
ウォールコラム方式を採用し、横ケタ移動の重心を低くすることにより、従来の門形機と同様、安定した加工が可能です。
5面加工ヘッドを標準装備。
主軸頭の剛性UP
4面拘束クローズドタイプ角ラム式主軸頭を採用し、剛性の高さだけでなく、加工時に発生する振動を抑制し、高品位な加工が可能です。

軸の構成

作業性・切粉処理性

  • 機械テーブル面は工場フロアと同一高さでアップダウンがないため、ワークへの接近性が良く、作業者への負担が軽く、効率よい作業ができます。
  • テーブルを囲む4面には切粉受けトイまたはチップコンベアを設置できますので、切粉の清掃排除が楽に行えます。
  • クロスレールのX軸移動を案内するテーブル両側面に位置するウォール形コラムは、切粉の飛散防止にも効果があります。

高精度・高剛性

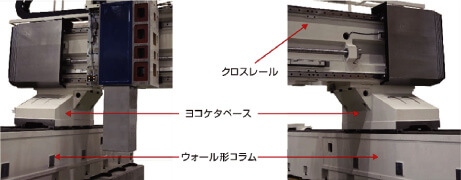

高剛性で、安定した位置を決め走行を実現するクロスレール構成

X軸およびY軸として高精度・高剛性を確保する低重心の移動型クロスレールは剛性、安定性の高いヨコケタベースによってしっかり支えられています。

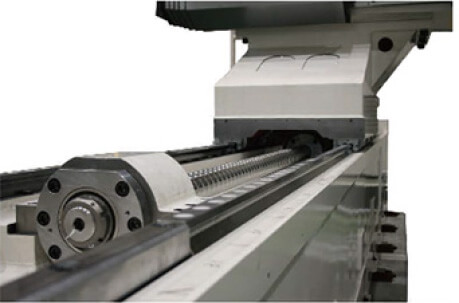

マスター軸(左ヨコけたベース軸)、スレーブ軸(右ヨコケタベース側)の格ヨコケタベースはそれぞれ2条のローラタイプのコロガリ案内とその中心位置に配置されたボールネジにより、高精度に案内されます。

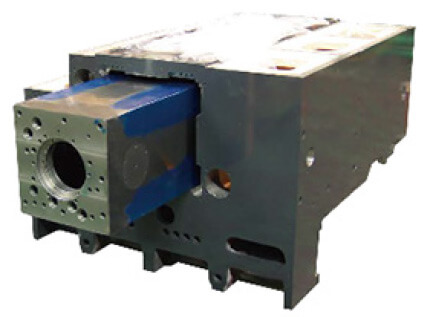

入念に手仕上げ調整加工された高剛性4面拘束クローズドタイプ角ラム式主軸白(ラム断面寸法 380mm×380mm)
ラム案内面のキサゲ加工
鋳物一体型ラム案内主軸頭

製品仕様・オプション等は下記よりご覧ください。
