BM series

大物ワークの高能率加工を実現する機械構造

• ツインドライブ機構(Y軸)により高速・高精度・高応答性を確保。高剛性加工を強力にバックアップ。
• パレット最小割出し角度0.0001°を可能とする独自のウォーム機構で高精度な加工を実現。
• ロータリシャトル方式APCを採用。作業性に優れた段取りエリアに。
※早送り速度40m/min、切削送り速度25,000mm/minで大物ワークの高能率加工を実現、生産性向上を約束します。

作業性を追求した新デザイン

• 0～180°まで旋回できる操作盤と斜め扉で操作性と視認性を向上。
• 日常点検が必要な装置は機械背面パネルに集中配置。
• チップコンベアとクーラント装置はレイアウトに応じて左右どちらにも設置可能(オプション対応)。

シンプルスマートCNC TOSNUC PX200搭載

• 機械メーカが作る機電一体の現場向けCNC
• シンプルスマートな操作でオペレーションをサポートするCNC
• マニュアル加工から生産管理システムの自動加工まで幅広い用途に応えるCNC
• 診断機能の充実により機械の異常をいち早く検出し、稼働率を向上させるCNC

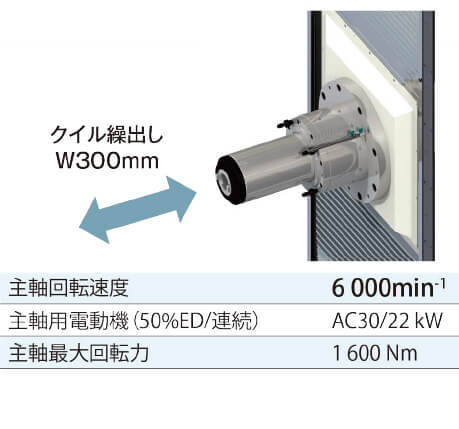

BM-Q 標準主軸(クイル主軸)

BM-U ユニバーサルヘッド主軸

大物ワークの高能率加工を実現、生産性向上を約束します。

オペレーターサポート

加工画面

加工に必要な情報を1つの画面に集約。
拡大座標やアラーム発生時の詳細要因を
ワンタッチで表示します。

取説ビューワ

機械、NCの取扱説明書閲覧。
全取説に対してキーワード検索が可能です。

加工サポート

センサレス切削力検知

加工時の切削力をリアルタイムに監視。
加工の異常を検出して、ワークや工具を保護します。

ワーク重量設定

画面の案内に従う簡単操作で、ワークの重量を設定。
ワーク重量にあった加工を実現します。

予防保全・監視

稼働状況一覧

加工時の切削力をリアルタイムに監視。
加工の異常を検出して、ワークや工具を保護します。

日常点検

毎日の点検が画面で可能です。
簡単操作で、PDF形式での結果保存が可能です。

メンテナンス

機械系に何らかの不調が発生した時の詳細データを保存。
後からグラフ等で要因分析が可能です。
