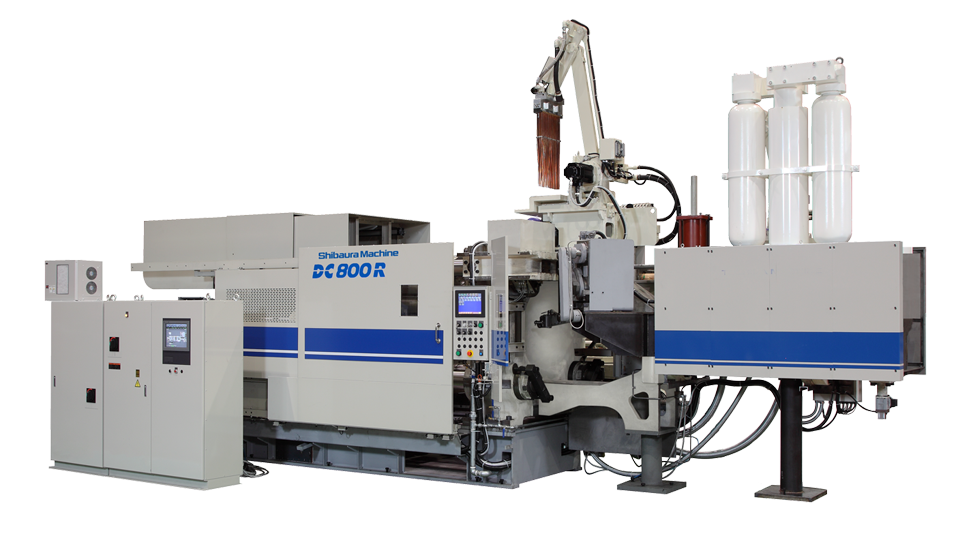

DC350/800R

Die Casting Machine

DC350 / 800Rのイメージ

型締ユニットの電動・油圧、射出ユニットのスタンダード・ハイグレードが選択可能、
組み合わせ次第でお客様の多様なニーズにお応えする芝浦機械のダイカストマシン「Rシリーズ」

特  長

組み合わせによって、超高速サーボ射出や電動型締機構を搭載可能な芝浦機械のダイカストマシン「Rシリーズ」。スタンダードモデルは70G、ハイグレードモデルは100Gの加速性能を実現。射出機構と型締機構の組み合わせ、射出上下機構の搭載など豊富なバリエーションでニーズにお応えします。また、全ての機種に新制御装置(TOSCAST‐888)を標準搭載し、IoTを活用した品質管理項目の拡張等のトレーサビリティシステムの強化、さらにリモートメンテナンス、予防保全等にも対応します。

※R-*は油圧型締、R-E*は電動型締機構となります。

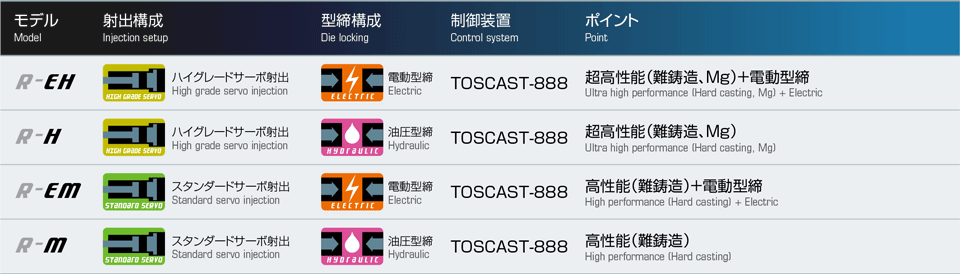

組み合わせ可能な新設計

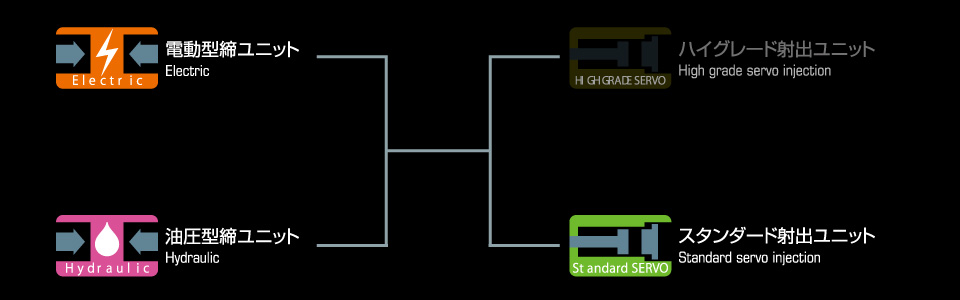

DC350R-EM

スタンダードサーボ射出制御で加速性能の70Gを実現

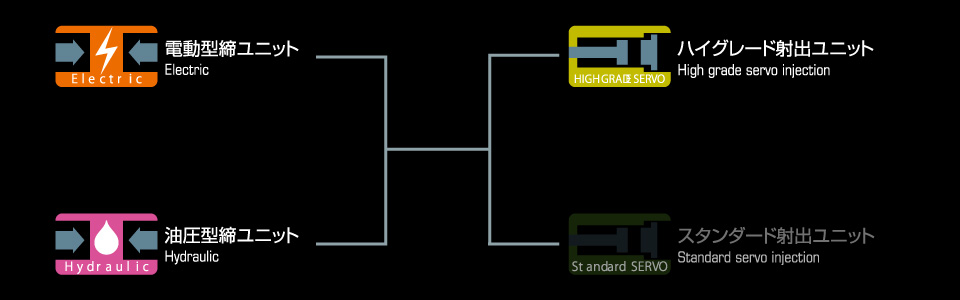

DC800R-EH

ハイグレードサーボ射出制御による超高速射出で加速性の100Gを実現
モジュール選択化による豊富な機種構成

射出機構と型締機構の組み合わせにより、ハイサイクル化や難鋳造品への対応、省エネ対策など、お客様の状況に応じて幅広く対応可能な機種構成を実現しました。

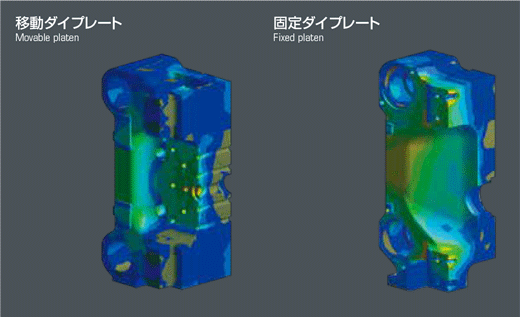

型締剛性アップ

Rシリーズでは、数多くのお客様への巡回サービスより得られたノウハウから従来の型締剛性を一新、過酷な環境に耐え、高生産性を発揮できる型締機構を開発、搭載しました。

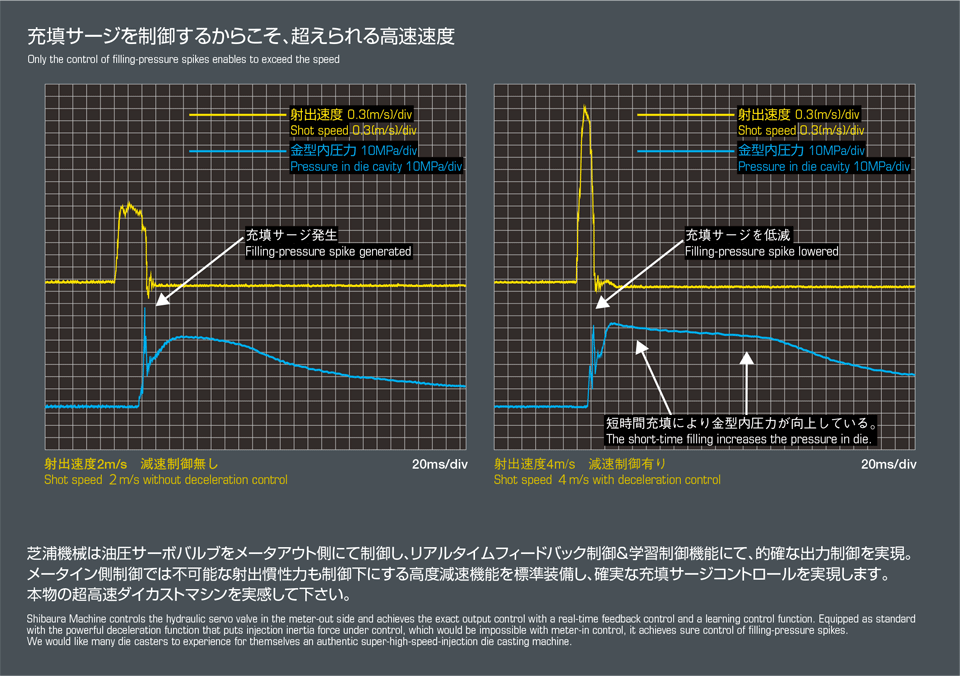

マルチインジェクション極まる

塑性加工に比べより複雑な形状を求められるダイカスト製品。精密で複雑な金型へ高速充填を行う際の充填抵抗は刻々と変化し続けます。
その変化に対応できなければ、超高速領域にて高速速度を安定させることはできません。

芝浦機械は油圧バルブをメータアウト側にて制御し、リアルタイムフィードバック制御と学習制御機能により的確な出力制御を実現しています。
メーターイン側の制御では不可能な、射出慣性力の制御も可能にする高度な減速機能を標準搭載し、確実なサージコントロールを実現しています。

※その他の特長につきましては、下記のカタログデータをご確認頂くか、弊社の専門スタッフまでお問い合わせください。

制御装置TOSCAST-888

Rシリーズでは、全ての機種に新制御装置(TOSCAST-888)を標準搭載しました。人間工学に基づいた、ヒューマンインターフェースを採用し、15インチの大型画面でオペレータの保全・管理環境が向上します。多言語対応、入力規制管理可能となりグローバル生産管理の効率化も図れます。また、芝浦機械独自技術の故障診断機能を標準搭載、dPAQET(オプション)、リモートメンテナンス機能(オプション)により、保全性向上、生産効率向上に貢献します。

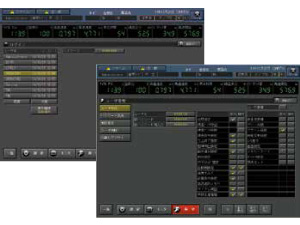

■ 故障診断

アラーム発生時に発生要因を見える化し、発生要因、発生場所、確認内容、確認手順等を写真や図面に表示することで復旧までの時間を短縮します。

診断画面

■ ライン表示

標準26項目を残したまま温度モニタ3点を追加できます。さらにその他に追加したい項目があれば合わせて48項目まで追加できます。これによってお客様の品質管理に貢献し、良品率を向上します。

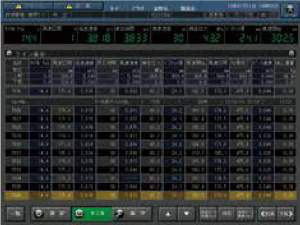

ライン表示

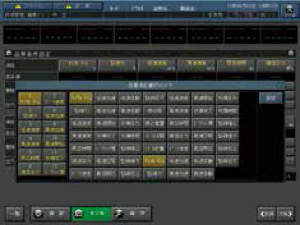

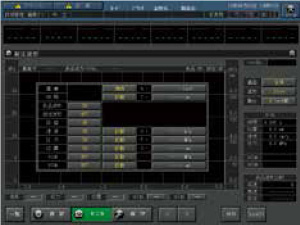

品質項目設定

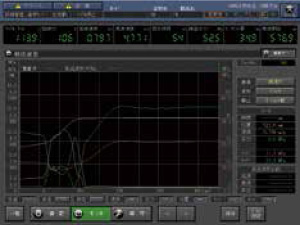

■ 射出波形

標準26項目を残したまま温度モニタ3点を追加できます。さらにその他に追加したい項目があれば合わせて48項目まで追加できます。これによってお客様の品質管理に貢献し、良品率を向上します。

各波形5本表示
各波形の表示とスケール設定

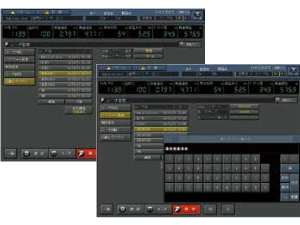

■ 変更規制

想定外の値を入力しても自動的に範囲内の値になり、事故を未然に防ぎます。

ユーザ変更
※512人登録可能
ユーザ作成

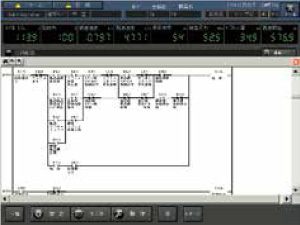

■ PLC回路モニタ機能

TOSCAST画面にてPLC回路をリアルタイムでモニタリング。トラブル時の対応に有効です。

  • パソコンへの接続なしで、リアルタイムモニタが可能。
  • 接点のコメントも日・英にて表示。
  • 安全を考慮し、数値変更、回路の変更は不可です。

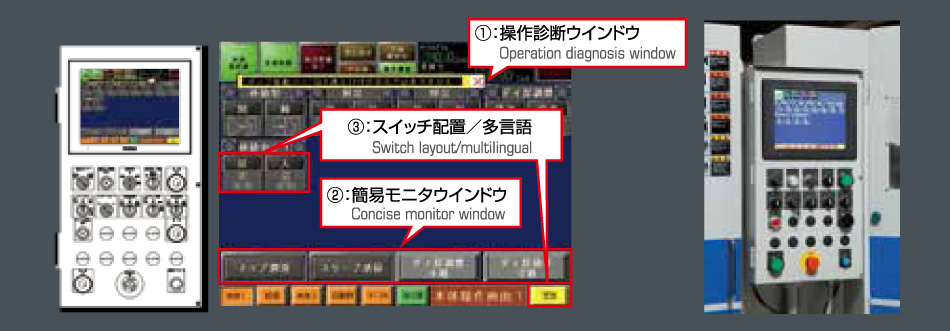

■ 操作箱構成(タッチパネル操作箱)

Rシリーズでは操作性向上のため、操作箱に12インチのタッチパネル式ディスプレイを搭載しました。操作スイッチがTOSCASTパラメータに連動、自動表示することにより、操作性が大幅に向上しました。

  • ①操作指令時に、不足条件を表示
  • ②簡易モニタ機能を操作箱に標準搭載
  • ③操作スイッチはTOSCASTパラメータに連動し、自動表示
  • ④従来のスイッチ操作箱をオプションで用意
TOSCAST-555/888用データ収集・監視ソフトウェア dPAQET

鋳造品に関わるデータや稼働状況等をもっと手軽に集計できないか…
そんなお悩みをdPAQETが解決します。

簡単スタートで導入コスト削減にお役立ち
dPAQETの3つの特徴

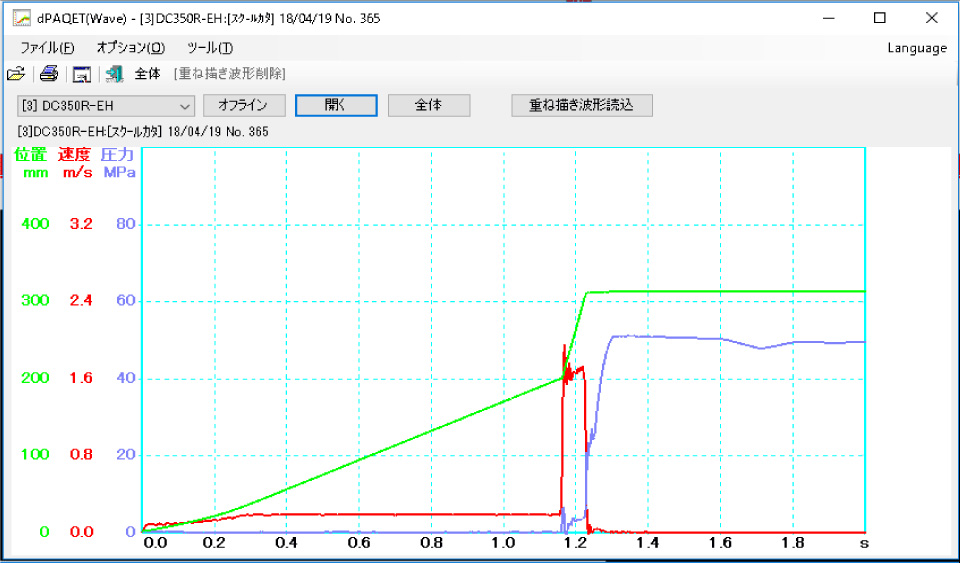

徹底したトレーサビリティ
※射出波形やモニタリングデータ等の鋳造品に関わるデータを自動保存。

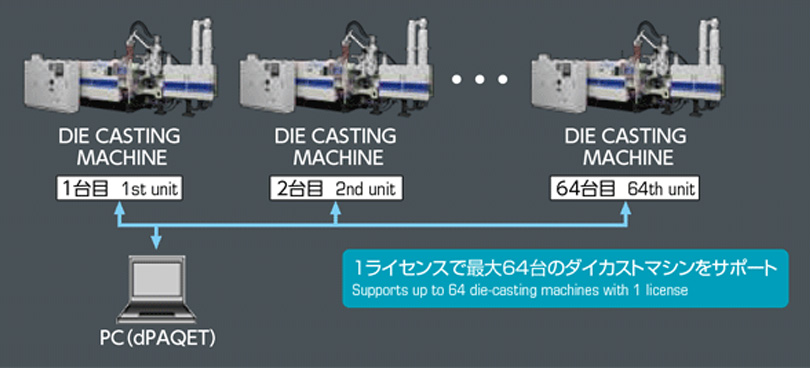

簡単に集中管理
※汎用のEthernet技術を用いているので簡単に集中管理体制を構築できます。
安価なシステム
※専用サーバ等は必要なく、汎用のPCを使っている為安価です。また、1法人1ライセンスご購入いただければ管理するマシンが増えても追加ライセンスは不要です。

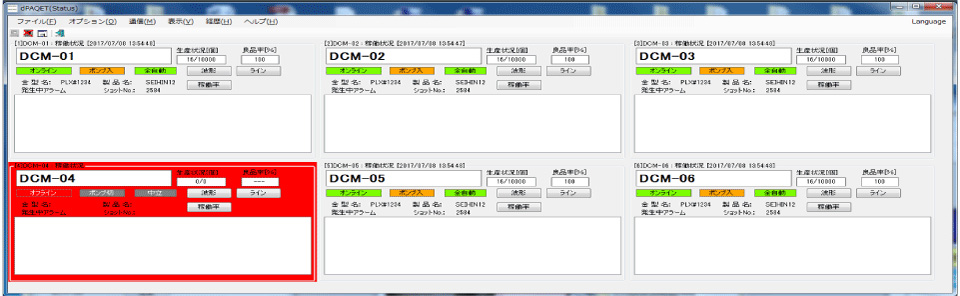

アンドン機能で現場の状態が事務所からでも確認可能

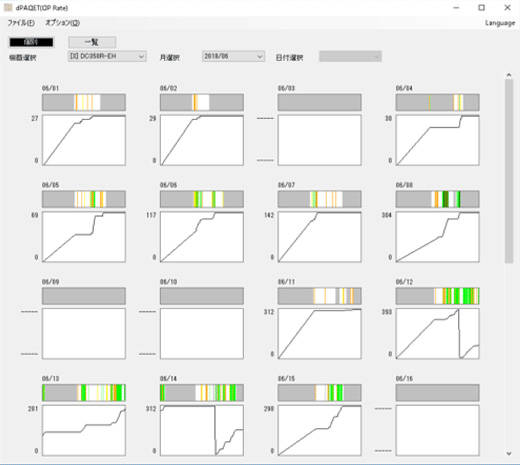

稼働状況グラフ化機能 設備稼働率が一目瞭然

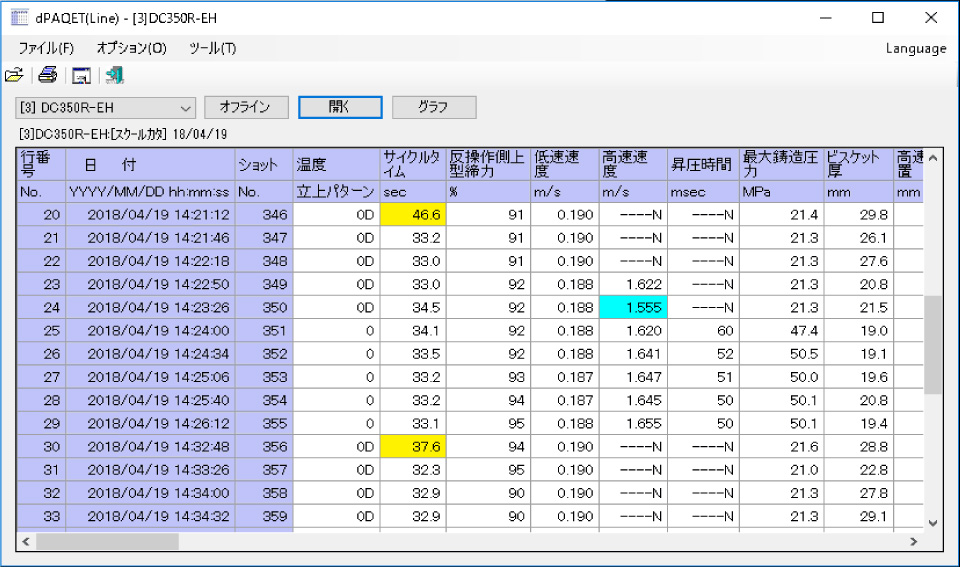

鋳造品の品質に関わるデータをPCへ自動保存。
トレーサビリティは必須です

製品仕様・オプション等は下記よりご覧ください。
